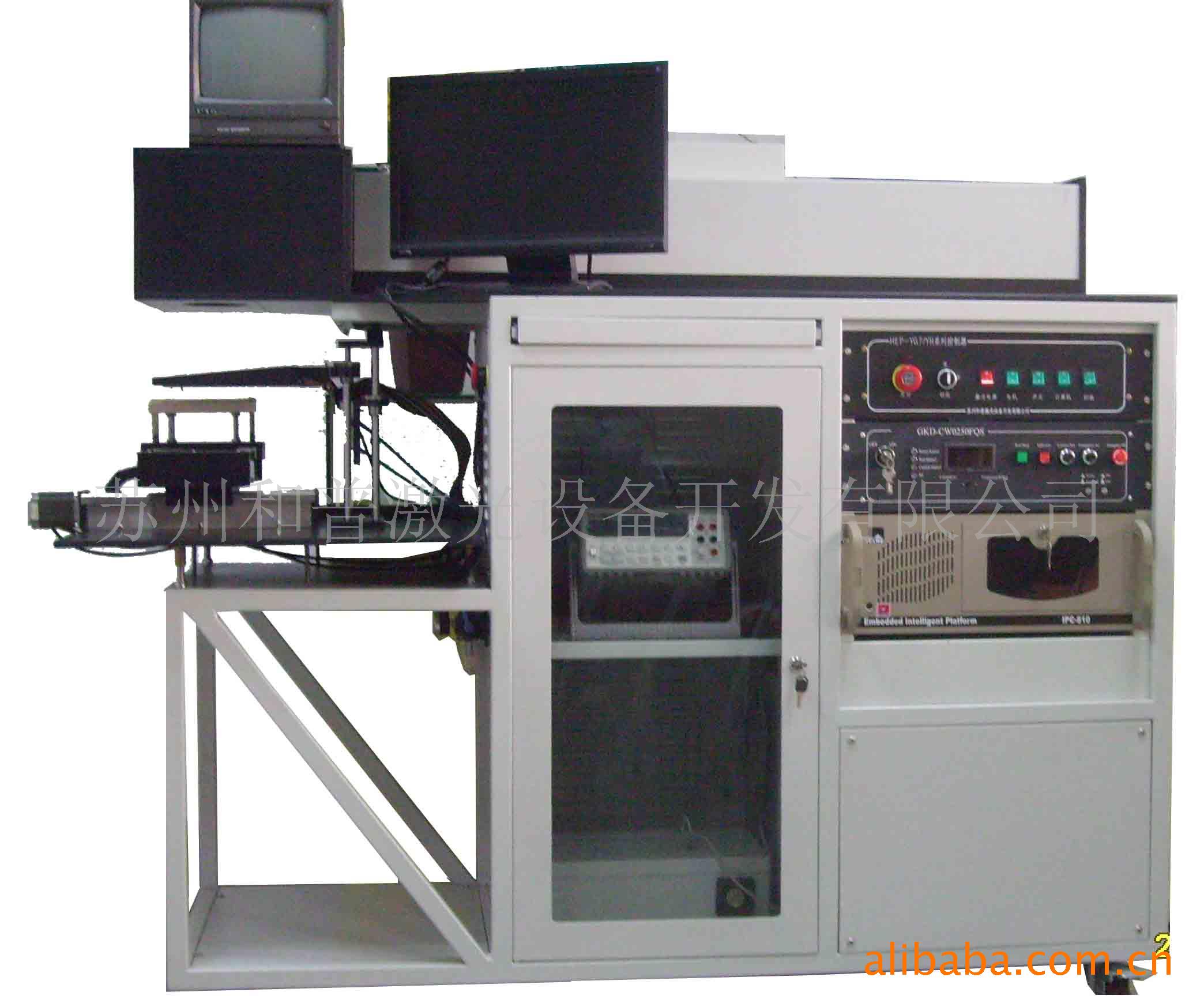

HEP-YR50S传感器专用激光调阻机
查看联系方式
enterprise12
- 详细信息
- 产地:苏州
型号:HEP-YR50S
激光调阻机是利用激光工艺对薄膜或厚膜电阻进行精密调节的关键设备，可用于生产手提电话、寻呼机、笔记本电脑等电器的薄膜或厚膜电阻。根据我公司多个客户把HEP-YR50系列激光调阻机用在传感器微调的使用情况，在HEP-YR50的基础上,于是2006年正式推出一款面向广传感器生产厂家性价比极高的激光调阻机修刻产品HEP-YR50S，它可以直接调节增益、零位等传感器技术参数，极大提高了传感器的生产效率、降低了生产成本。具有调阻精度高、扫描速度快、性能可靠等优点，可以长时间连续进行工作。整个调节过程采用自动方式完成，无需人工参与，方便可靠。设备配有高精度监控系统，人们通过它可以看到整个调节过程。
HEP-YR50S传感器专用型 详细技术参数
光束定位
类型：温度控制，闭环伺服控制扫描系统
修刻面积：102mmX102mm
点点移动时间：编程电机相应时间，典型的移动时间6ms
最大切割速度：6000mm/s
分辨率：2.5μm
重复精度：5μm
激光
类型：灯泵浦固体激光，声光调制Nd:YAG
波长：1064nm
输出功率：50W
最大重复频率：50kHz
光学
典型光斑尺寸：30到40μm（51mmX51mm区域），40到60μm（102mmX102mm区域）
焦深：1.5mm
实际切口宽度与材料、光学和激光波长有关
校直/监视
校直：自动基准和多部件校直用显示设备
照明：LED冷光
监视：CCTV监视器
修刻区域放大：
最小区域大小（最大放大）：2.5mmX2mm
最大区域大小（最小放大）：10mmX8mm
计算机
主机：工业控制计算机
显示器：LCD
接口：RS232串口,USB，IEEE-488或网络接口
可选：可编程I/O卡
软件
HepTrim 软件：菜单驱动式界面，交互启动窗口，标准修刻数据库，标准数据驱动及修刻、测试等自动监控, 可以对传感器的零位和输出增益，部件码，系列码，日期码,合格码等自动处理,可实现单片自动修刻
服务软件：菜单化，模块化诊断和校准检测过程
信号测量
型号：两探针，可以测量电流、电压、频率、电阻、翻转等电信号
转换速度：35μs
校准：自动
防护电压：1mV
活动电流：100mA
修刻比较分辨率：0.002%范围
直流电压测量
类型：微分式
范围：1V 到 10V（5档）
精度：大约0.1%读数
分辨率：大约40μV(1V档)
校准：自动
最大输入电压：10V
矩阵测量
类型：干簧继电器
配置：在所有测量线路的探针均有网点
矩阵探针数：64点
测量选择：M3500A万用表
远程控制
通过USB或IEEE-488接口控制
操作选择
单步和连续操作
探针：可编程，汽缸驱动，闭环
探针分辨率：3.2μm
探针板：工业标准，165mm
冷却方式
水循环冷却 复制图片地址 复制网页地址
